Погрузчик МКСМ-800. Навесное оборудование.

Применение сменного оборудования делает погрузчик МКСМ-800 универсальным.
Комплект навесных рабочих органов включает в себя 16 наименований, в том числе - снегоочиститель, поворотный отвал, дорожную щетку, агрегат для разбрасывания противоледных материалов и т.д.

Смена же оборудования, благодаря быстродействующему зажиму, осуществляется без дополнительных инструментов за считанные секунды.

Навесное оборудование для погрузчика МКСМ-800:

	Ковш основной Предназначен для погрузки, перемещения и других работ с широким спектром грузов - удобрения, сыпучие материалы (опилки, стружка), снег, различные виды грунта. Кроме того, ковш может использоваться в качестве отвала для перемещения и разравнивания грунта. Ковш педставляет собой сварную конструкцию, выполненную из листовой стали. Нож изготовлен из износостойкого материала. К верхней части ковша приварена подножка. Подвесами ковш крепится к стреле МКСМ-800 при помощи быстрозажимного устройства. Строповка за отверстия в подвесах. Объем ковша, м3 0,463 Ширина ковша, мм 1730 Масса ковша, кг 150
	Ковш карьерный Карьерный ковш, выполненный из листовой стали, используется для погрузки штучных материалов. Объем, куб.м 0,463 Ширина, мм 1730 Масса ковша, кг 161
	Экскаваторный ковш Применяется при рытье ям, котлованов, траншей и при выполнении др. землеройных работ в различных грунтах, в т.ч. легкая песчанистая глина, растительная земля, торф, сырой песок, мелкий гравий. Емкость ковша, м3 0,075 Глубина копания, мм 2400 Высота разгрузки, мм 2000 Минимальная продолжительность рабочего цикла, с 30 Максимальный угол въезда и спуска экскаватора, град 13 Работа на уклоне, град не более 5 Высота с поднятым ковшом, мм 3100 Высота в транспортном положении, мм 2100 Длина с МКСМ-800, мм 4300 Масса экскаватора, кг 790
	Экскаваторный ковш траншейный. Используется для рытья траншей прямоугольного сечения в различных грунтах, в т.ч. легкая песчанистая глина, растительная земля, торф, сырой песок, мелкий гравий. Экскаватор также можно использовать для устройства дренажных каналов, прокладки кабелей, трубопроводов и других коммуникаций. Экскаватор траншейный состоит из рамы, редуктора, вала с ведущей звездочкой, трубы с ведомой звездочкой, планирующего устройства, рабочей цепи, отвалов. Редуктор с гидромотором состоит из корпуса и двух установленных последовательно, планетарных механизмов с передаточным числом. Масса, кг не более 363 Габаритные размеры, мм - длина - высота - ширина 2285 650 1310 Размеры траншеи, мм - глубина - ширина 1000 160 Расчетная производительность, м3/ч 3,84 Скорость рабочей цепи, м/с, не более 0,7 Срок службы цепи, месяцев 12 Срок службы изделия, месяцев 24 Работа на уклоне, не более 5 град.
	Вилы грузовые. Используются для транспортировки, складирования и других грузовых операций, выполняемых со штабелируемыми грузами, ящиками, поддонами и др. материалами, которые можно уложить в штабель.С помощью вил эти же самые грузы можно перемещать на короткие расстояния по ровному и прочному покрытию в складах со строительным материалом. Вилы состоят из рамы, двух штырей и двух лап: правой и левой. Штыри предназначены для фиксации лап на раме. Вилы крепятся к стреле МКСМ-800 при помощи быстрозажимного устройства аналогично основному ковшу. Лапы на раме могут быть установлены на ширину 230 мм, 360 мм, 1550 мм (размеры на наружной стороне вил). В эти положения лапы ставятся с помощью пластин, приваренных к раме, и фиксируются с помощью штырей. Грузоподъемность на вилах, кг 800 Высота подъема груза, мм 3060 Ширина захвата вил, мм 220-1580 Масса, кг 131
	Вилы для погрузчика, с прижимом. Вилы с прижимом находят применение при выполнении строительных, сельскохозяйственных и коммунальных работ. Могут использоваться при погрузке отрубленного кустарника, спиленных стволов, веток, при работе с соломой, сеном, силосом, навозом, металлоломом, бутовым камнем, трубами, утильсырьем и другими длинномерными грузами. Максимальная грузоподъемность, кг 800 Высота подъема груза, мм 3010 Максимальная ширина захвата, мм 1597 Габаритные размеры (длина, ширина, высота), мм 775 х 1604 х 760 Масса, кг 246
	Рыхлитель Является единственным навесным оборудованием к МКСМ-800, монтируемым на задней части машины. Рыхлитель предназначен для рыхления грунтов: плотного растительного слоя с корнями трав; гравия мелкого и среднего размерами до 15 см.; песка и растительного слоя, смешанного со щебнем, галькой и щепой; жирной мягкой глины; тяжелой ломовой глины; жирной глины и тяжелого суглинка с примесью щебня, гальки; сухого и влажного лесса, смешанного с гравием и галькой; плотного отвердевшего лесса и солончака; торфа; суглинка, смешанного со щебнем, галькой и строительным мусором. Максимальное заглубление, мм 240 Работа на уклоне, град. не более 5 Максимальная ширина рыхлителя, мм 1131 Масса, кг 142
	Отвал строительный, поворотный. Предназначен для перемещения различных материалов при планировке территорий, для удаления породы и различных зернистых и штучных материалов с площадок, для засыпки траншей, а также для очистки дороги от мусора. Угол поворота отвала настраивается с помощью изменения положения пальцев на подвесе отвала. Техническое обслуживание сводится к смене изношенных ножей, изготовленных из легированной износостойкой стали, режущие кромки которых можно восстанавливать путем наплавки. Изношенные ножи можно перевернуть, так как режущие кромки выполнены с обеих сторон. Во время длительной работы на бетонных площадках нужно осматривать ножи, чтобы не допустить чрезмерного износа кромок, что может повлечь за собой повреждение отвальной части. Строповка за отверстия в подвесках. Ширина отвала, мм 2000 Масса, кг 230
	Уборочное оборудование для коммунальной техники. Используется для подметания, сбора пыли, песка, грязи и очистки от мусора производственных помещений, дворов, тротуаров, пешеходных дорожек и других площадей с твердым покрытием. Ширина подметания, мм 2000 Максимальная скорость подметания, км/ч 5 Частота вращения центральной щетки, об/мин 280 Частота вращения боковой щетки, об/мин 220 Габаритные размеры уборочной машины (длина, ширина, высота), мм 2300 х 2360 х 1100 Температурный режим эксплуатации машины уборочной при применении ворса из полиамида, не ниже -15°С Температурный режим эксплуатации машины уборочной при применении щетки из дисков, не выше от -30°С до +30°С Масса уборочной машины с ворсом из полиамида и закрепленным тросом, кг 500 Масса машины уборочной с щеткой из дисков, кг 508
	Агрегат РПМ. Агрегат РПМ-04 (разбрасыватель противогололедных материалов) предназначен для посыпания дорог, улиц, аэродромов и др. площадок противогололедными материалами. Рекомендуемая противогололедная смесь - Кама-М ТУ 1 '1305778557-70-94. Привод от гидромотора МТП-100 через цепную передачу. Принцип разбрасывания центробежный. Рабочая скорость движения соответствует средней скорости зависимости от необходимой плотности посыпки и ширины разбрасывания МКСМ-800 и выбирается опытным путем. Бункер установлен на раме разбрасывателя. Рама разбрасывателя соединяется с МКСМ-800 (в дальнейшем МКСМ) с помощью быстрозажимного устройства на стреле машины. Для предохранения от попадания крупных включений, бункер закрыт сверху защитной решеткой. В нижней части бункера имеется окно с заслонкой для регулирования расхода материала. Под бункером напротив окна расположен вращающийся рабочий диск. Расположение лопаток рабочего диска дает возможность его реверсного вращения. В зависимости от направления вращения диска полоса разбрасываемого материала смещается влево или вправо от оси движения МКСМ. Привод рабочего диска осуществляется от гидромотора, подключенного к гидросистеме рабочего оборудования МКСМ через цепную передачу, размещенную внутри редуктора. Объем бункера, м3 0,4 Ширина разбрас-ния в зависимости от скорости вращения диска, м 3-15 Привод от гидромотора МГП-100 через цепную передачу Принцип разбрасывания центробежный Эксплуатационная температура, град. не ниже - 10°C Габаритные размеры (длина, ширина, высота), мм 1230 х 1550 х 1030 Масса, кг 230
	Щетка дорожная. Применяется для очистки и подметания дворов, дорог, пешеходных дорожек и других площадей с твердым покрытием. Дорожная щетка состоит из подметающей щеткт, гидромотора с приводом, рамы, поперечной балки подвески, балки опорных колес, бака для воды. Подметающая щетка состоит из вала, ворса и троса. Привод щетки состоит из гидромотора и одноступенчатой цепной передачи. Натягивание цепи осуществляется передвижением гидромотора вверх при помощи винта. Цепная передача закрыта крышкой. Ширина захвата подметающей щетки, м не менее 1,8 Частота вращения щетки, об/мин не более 280 Скорость подметания, км/ч не более 8 Ширина подметания при установке щетки под углом 30 град., мм не менее 1500 Расчетная производительность, м2/мин 180 Объем бака для воды, л. не более 200 Габаритные размеры, мм: - длина - ширина - высота 2020 900 1800 Масса, кг - щетки дорожной с ворсом из полиамида, закрепленным тросом - щетки дорожной из дисков не более 274,4 282,44 Температурный режим эксплуатации: - щетки дорожной при применении ворса из полиамида - щетки дорожной из дисков не ниже -15°C от -30°C до +30°C
	Снегоочиститель. Снегоочиститель фрезерно-роторный устанавливается на МКСМ-800 и предназначен для уборки свежевыпавшего и слежавшегося снега. Снегоочиститель состоит из следующих основных деталей и узлов: кожух, редуктор, вентилятор (ротор), втулка, гидромотор, корпус, спираль, кронштейн. Редуктор состоит из корпуса конической шестерни, при помощи шпонки, вал шестерни. Кожух сварной конструкции служит для установки всех деталей и узлов и для присоединения к МКСМ-800. Спирали служат для рыхления снега и перемещения его к вентилятору (ротору). Полумуфты служат для подключения снегоочистителя к гидросхеме МКСМ-800. Расчетная производительность, т/ч 80 Минимальная дальность отброса основной массы снега, м 5 Высота без кожухов, мм 730 Диаметр фрезы, мм 500 Максимальная высота убираемого снега, мм 250 Частота вращения вентилятора (ротора), об/мин 650 Частота вращения фрез, об/мин 270 Ширина, мм 1745 Длина, мм 1080 Масса, кг 320

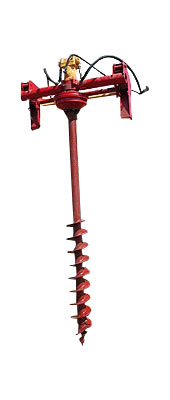

	Буровое оборудование погрузчика МКСМ-800. Предназначено для бурения скважин диаметром 200, 300 и 400 мм. (в зависимости от диаметра применяемого на буре шнека) в немерзлых грунтах 1-4 категории (глина, растительная земля, торф, сырой песок, мелкий гравий). Буровое оборудование применяется в т.ч. при проведении работ по посадке кустов и небольших деревьев, по установке столбов, стоек заборов, при бурении отверстий под опоры других конструкций. Буровое оборудование состоит из навески бура и комплекта сменных буров разного диаметра. Навеска бура представляет собой раму, на которой шарнирно установлена качающая штанга с закрепленным на ней редуктором гидромотором. Гидромотор рукавами высокого давления, имеющими быстроразъемные соединения, подключен к гидросистеме дополнительного рабочего оборудования. Составные части бура: наконечник, головка, шнек, оправка, удлинитель. Шнек соединен пальцами с головкой и через оправу с удлинителем. Наконечник зафиксирован в головке со штифтом. Бур болтами крепится к корпусу редуктора, выполненного по планетарной схеме с плавающей солнечной шестерней. При необходимости штанга стопорится на раме от раскачивания. Рабочая жидкость (масло) из гидросистемы МКСМ под давленном подается в гидромотор, преобразующий энергию потока рабочей жидкости в кинетическую которого через редуктор (вращается корпус энергию выходного вала, вращающий момент редуктора) передается на бур. Регулировка частоты его вращения (оборотов) и реверсирование осуществляются изменением направления и объема потока подводимой к гидромотору жидкости. Дренаж отводится дренажным шлангом в масляный бак машины. Заглубление в грунт, извлечение бура (шнека) из грунта производится путем опускания или подъема стрелы МКСМ-800. Для работы буровое оборудование навешивается на стрелу МКСМ. Управление работой бура осуществляется из кабины. Масса, кг: - навеска бура 115 - бур диаметром 200 мм 42 - бур диаметром 300 мм 58 - бур диаметром 400 мм 47 Максимальная глубина бурения, мм: - бур диаметром 200 мм и 300 мм 2000 - бур диаметром 400 мм 1500
	Бетоносмеситель. Применяется для приготовления подвижных бетонных смесей на различных строительных объектах с небольшим объемом работ (строительство коттеджей, гаражей, дачных домиков, ремонтные работы) при температуре окружающей среды не ниже +5°С. Объем готового замеса бетонной смеси, л 155 Время приготовления смеси (полный цикл), мин. 25
	Стрела грузовая. Стрела грузовая применяется для подъема, перемещения, погрузки и перевозки крупногабаритных грузов. Состоит из корпуса, пальца с предохранителем и крюка. Подсоединение стрелы к МКСМ-800 производится при помощи быстрозажимного устройства на стреле МКСМ-800. Максимальная грузоподъемность: - при максимальном вылете крюка, кг 4000 - при минимальном вылете крюка, н. (кгс.) 8000 Максимальная высота подъема груза, мм 3000 Работа на уклоне, не более 5 град. Габаритные размеры (длина, ширина, высота), мм 980 х 1080 х 910 Масса, кг 83
	Штырь грузовой. Применяется для перемещения, погрузки и перевозки крупногабаритных грузов (бумажных рулонов, мотков проволоки, труб). Состоит из рамы и штыря. Рама служит для присоединения штыря грузового к МКСМ-800. Присоединение штыря грузового к МКСМ-800 производится при помощи быстрозажимного приспособления на стреле МКСМ-800. Максимальная грузоподъемность, кг - на конце штыря - на середине штыря 600 800 Максимальная высота подъема груза, мм 3000 Габаритные размеры (длина, ширина, высота), мм 920 х 1080 х 430 Масса, кг 64
	Гусеницы. Комплект гусениц предназначен для установки на МКСМ-800 с целью повышения тягово-сцепных свойств на грунтах с низкой несущей способностью. Иными словами, гусеницы позволяют улучшить проходимость машины (в том числе в зимних условиях и по бездорожью) за счет уменьшения удельного давления на грунт и улучшения сцепных свойств движителя с грунтом. Тип гусениц металлические Максимальное количество траков, шт. 36 Ширина габаритная, мм 340 Масса, кг 117 Удельное давление на грунт МКСМ-800 с гусеницами, кг/см2 0,5
